Alvinの垂直スクリューロックCAT6a GigEケーブル（産業用カメラ用）

アルヴィンの産業用 CAT6A GigE ビジョンケーブル

基本仕様:

1. 工業級のシールドと耐久性:

   • 2層SF/UTPシールド:アルミホイール + 帯毛網は,高干渉環境 (例えばロボットセル) で EMI/RFI 保護のためのものです.
   • IP67ランキング:化学薬品,油,炎に耐える (25°C~85°Cの動作範囲)
   • 牽引鎖型ハイフレックス設計:ロボット/AGV用向けに100万回以上の屈曲サイクルに耐える.

2. 接続技術:

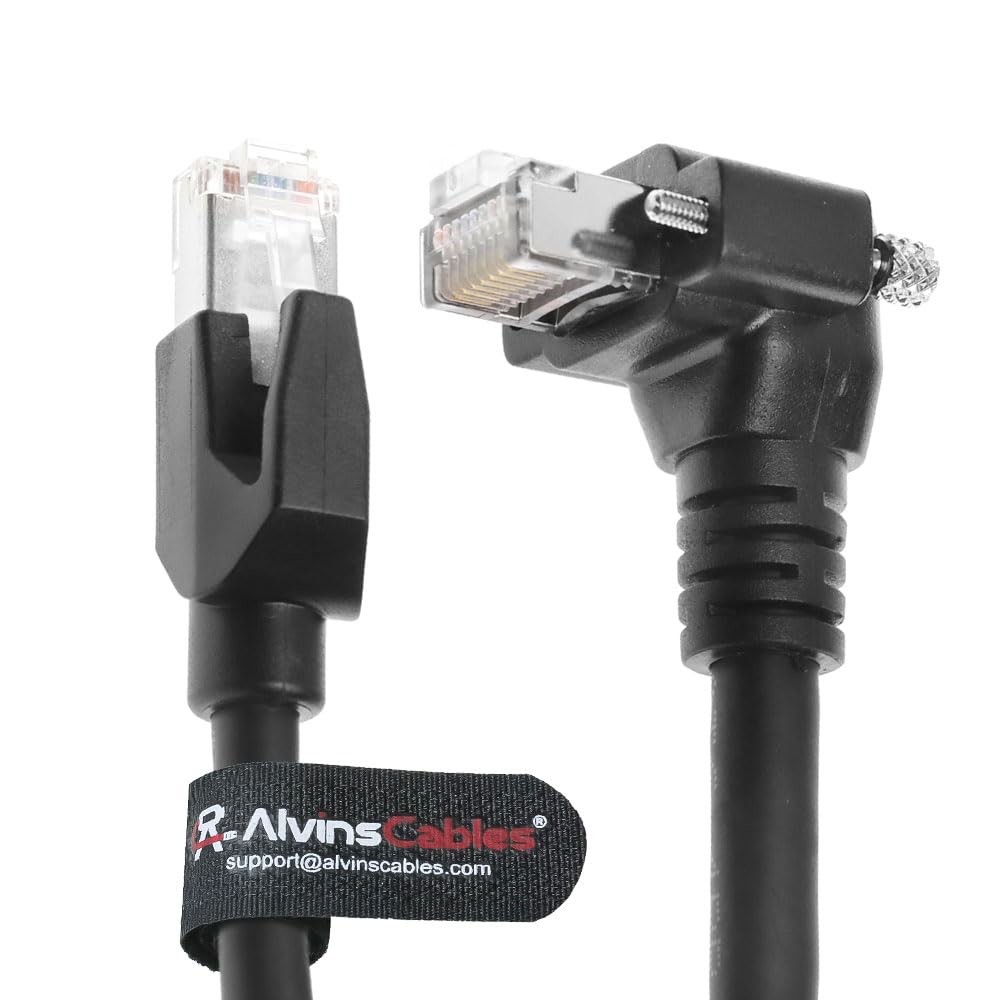

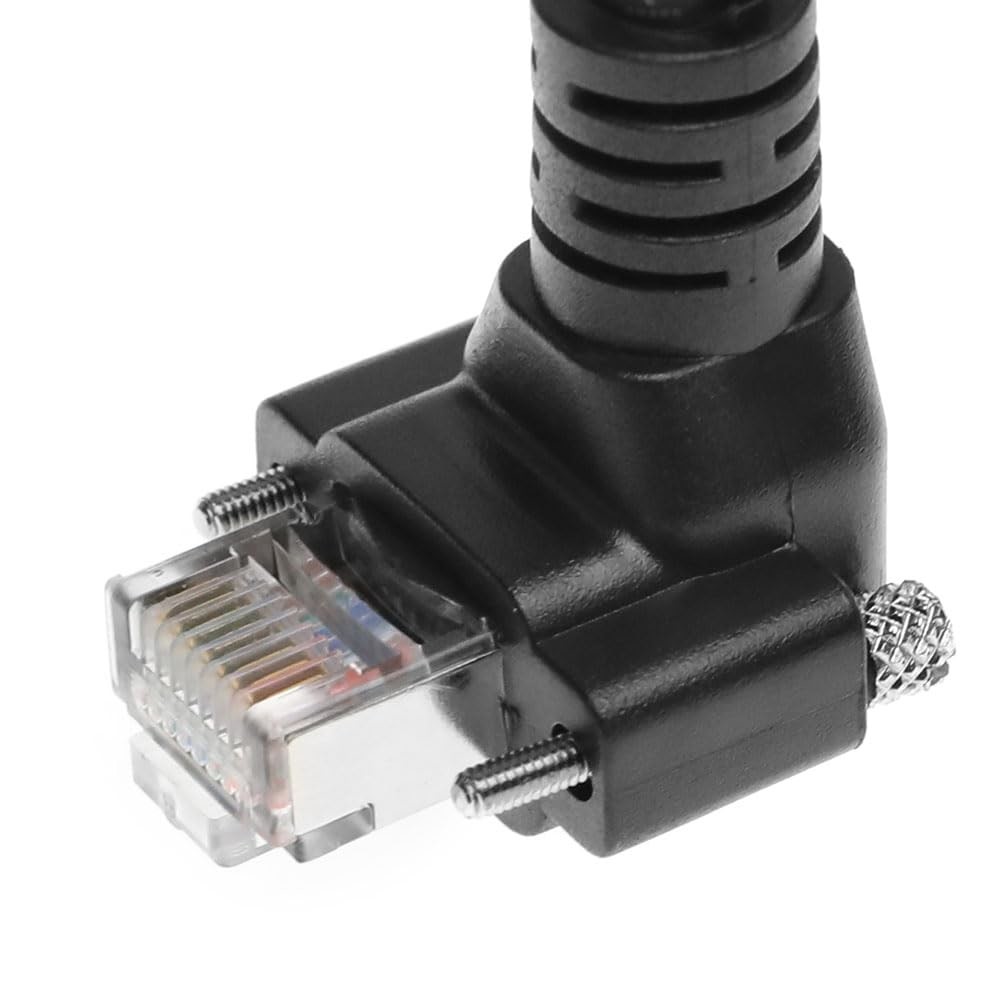

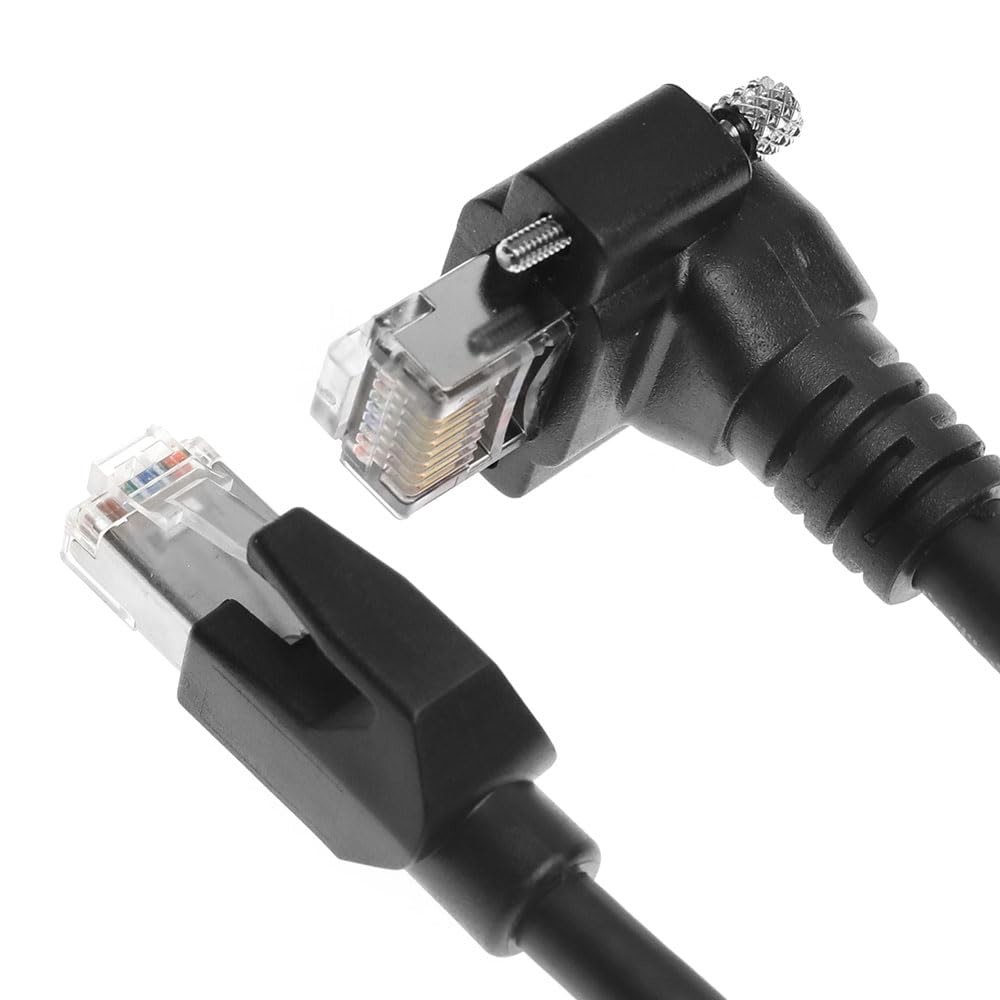

   • プラグA: ダウンアングルスクリューロック RJ45 男性(90° 下向き)
     • 振動防止の指回し具は 運動システムでの接続を保証します
     • 空間節約プロファイルは,狭いラック/サーバーで屈曲ストレスを防止します.
   • プラグB: ストレート RJ45 男性(標準方向性)

3. 性能と互換性:

   • 10 Gbps スピード:CAT6A規格 (500 MHz帯域幅) に適合する.
   • PoE++ サポート:電源付きカメラ/PLCでは最大90W (802.3bt) を提供します.
   • マシンビジョン互換性:
     • コグネックス・イン・ザ・ビジョン キエンス CV-X バスラー・アース
     • ハイクビジョン ダーウア IDS/DAHENG/アライドビジョン

4. 構成:

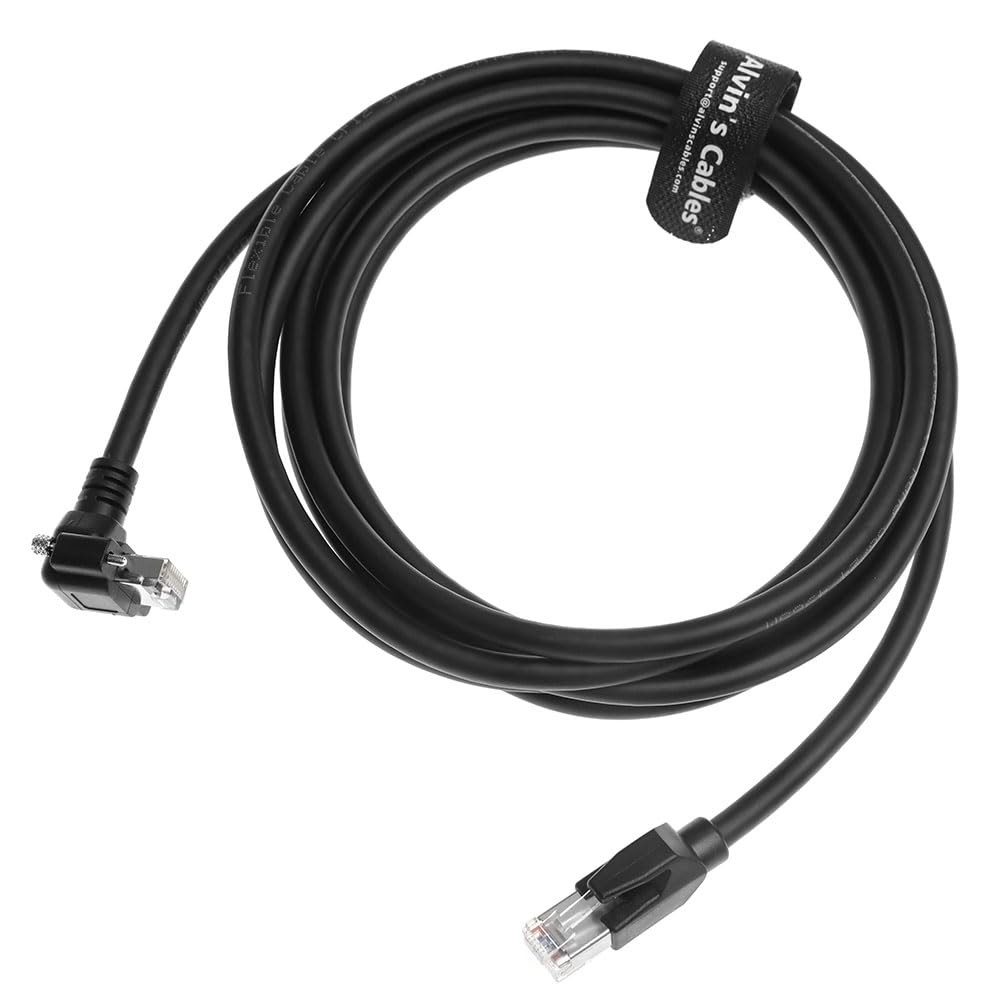

   • 長さ:3m (9.84フィート) 標準
   • カスタマイズ:注文で入手可能 (連絡先予約)

技術認証:

✅優位性 を 守る:
SF/UTPの構造は,以下のUTPケーブルを上回る:

• 騒音排斥 (CCD画像処理にとって重要な)
• 10Gbps の信号完整性
• PLCキャビネットの固定性

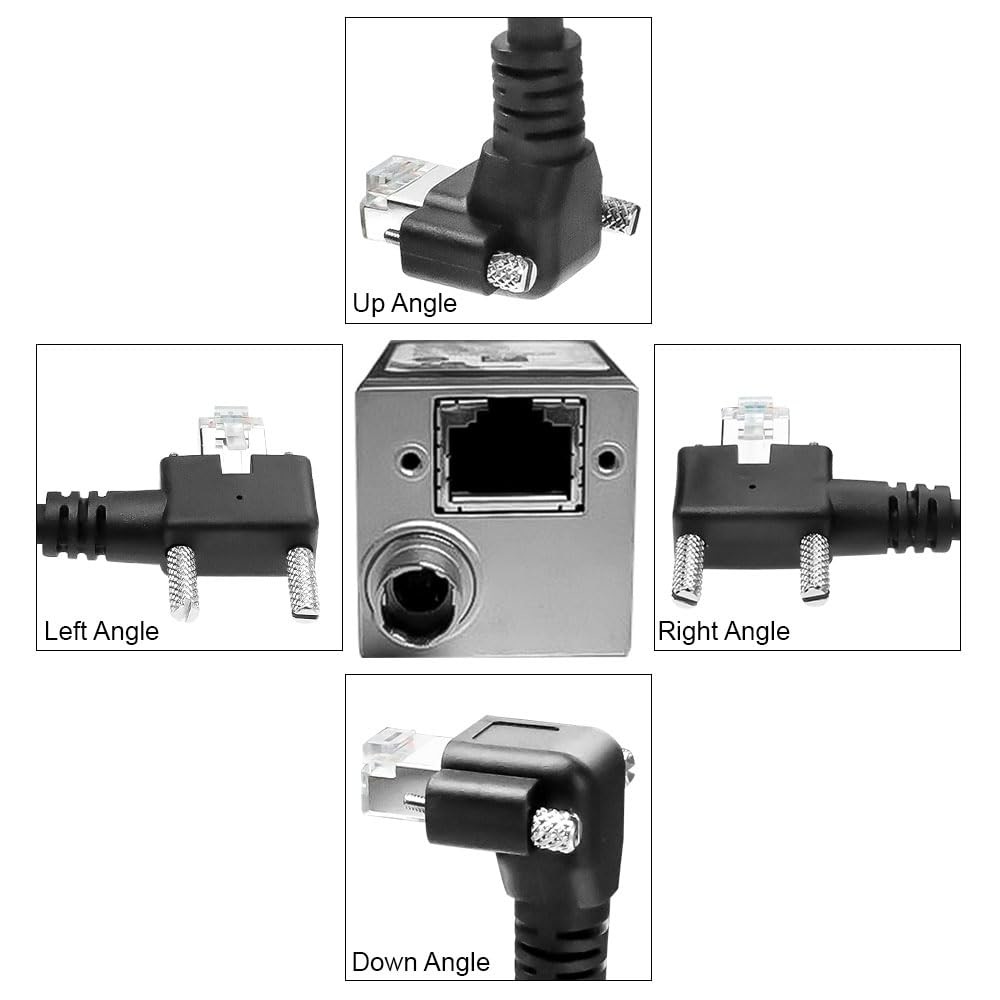

✅ダウンアングルの利点:
下向きのコネクタは,ルートを最適化します.

• ロボット用腕関節 (スナグポイントを避ける)
• サーバーラック (垂直ケーブル管理)
• AGVのドッキングステーション (低離線エリア)

✅産業認証の調整

• IEC 61156-5:2020 EAクラス (500MHz)
• TIA CAT6A 横断音の制限値を超えると

デザインの特徴:

ほらプロのヒント:PoE++の展開 (例えば AGV 充電ドック) では,30m走行以上の電圧低下を防ぐために ≥90W PSE スイッチを使用する.
