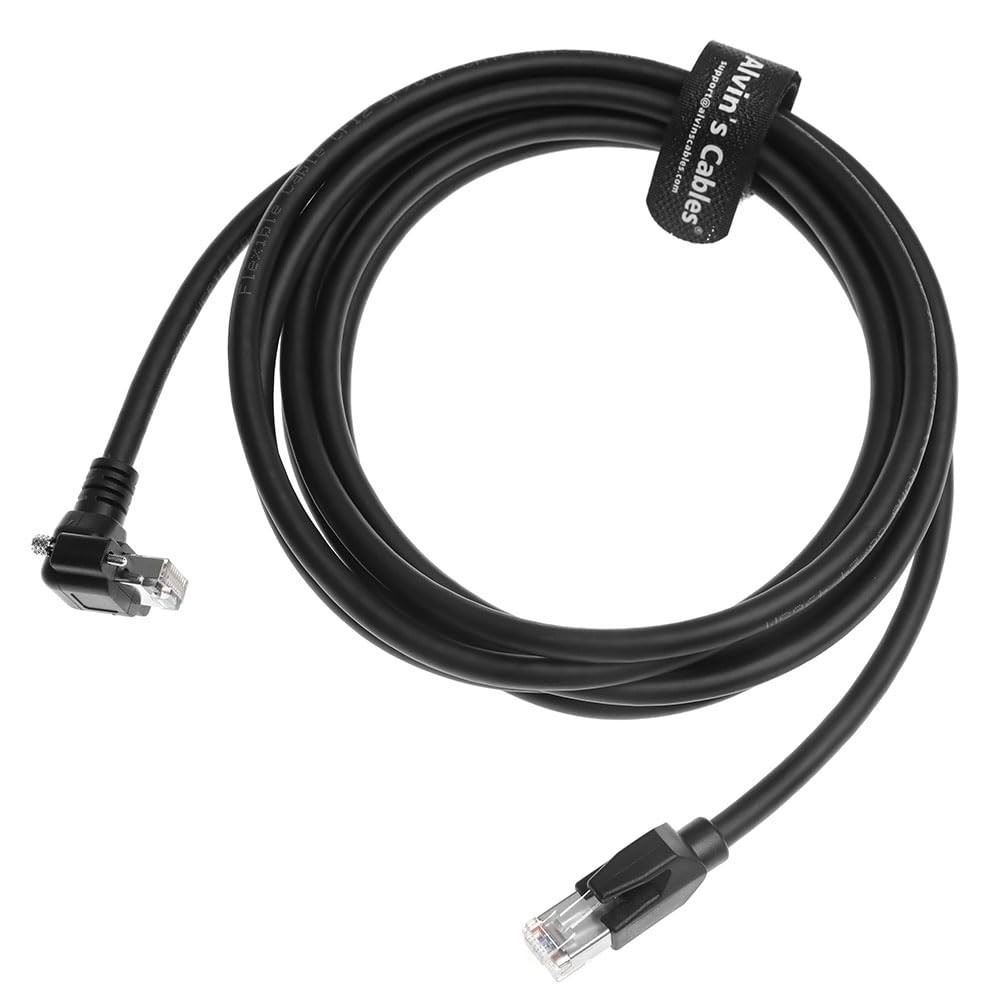

Alvin's Industrial CAT6A GigE Vision Cable with Down-Angle Screw-Lock
コア仕様:
工業グレードのシールドと耐久性:
二重層SF/UTPシールド：高干渉環境（例：ロボットセル）でのEMI/RFI保護のためのアルミ箔+編組メッシュ。
IP67定格：化学物質、オイル、および火炎に耐性（-25℃～85℃の動作範囲）。
ドラッグチェーン高屈曲設計：ロボット/AGVアプリケーション向けに100万回以上の曲げサイクルに耐えます。
コネクタ技術:

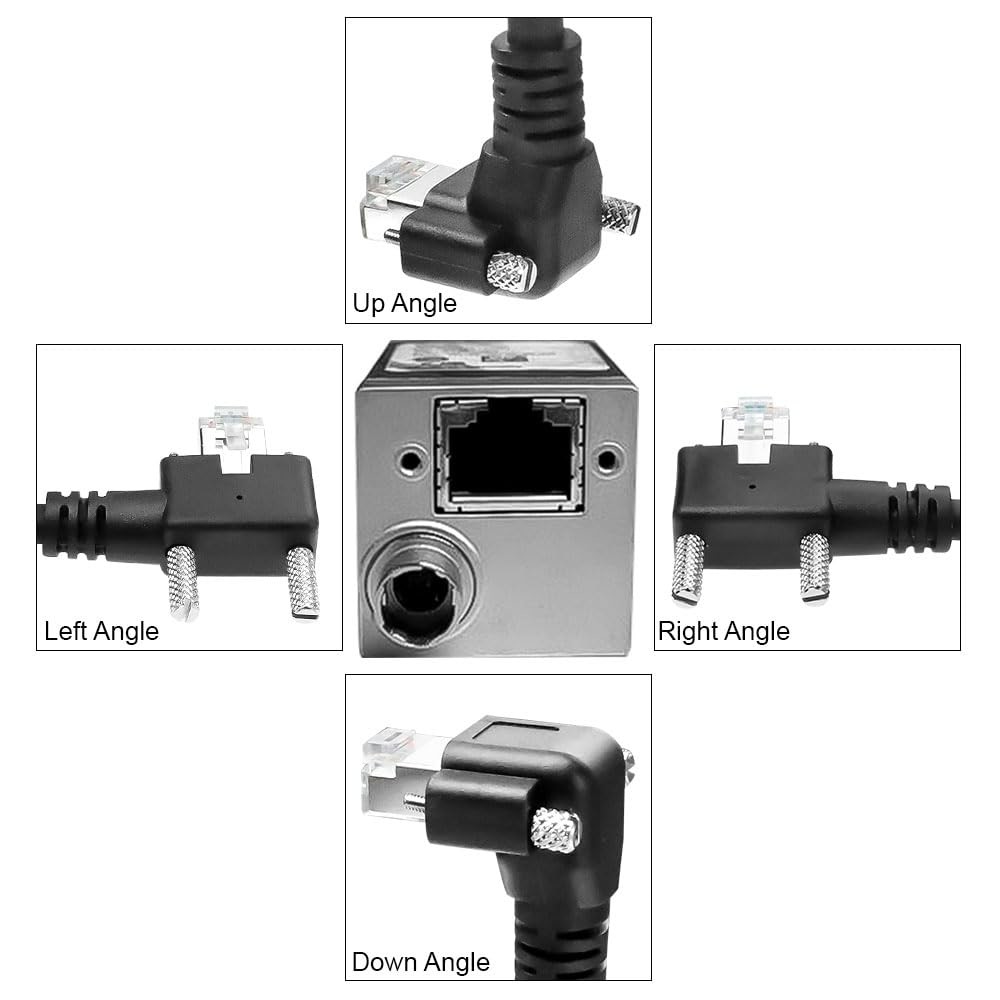

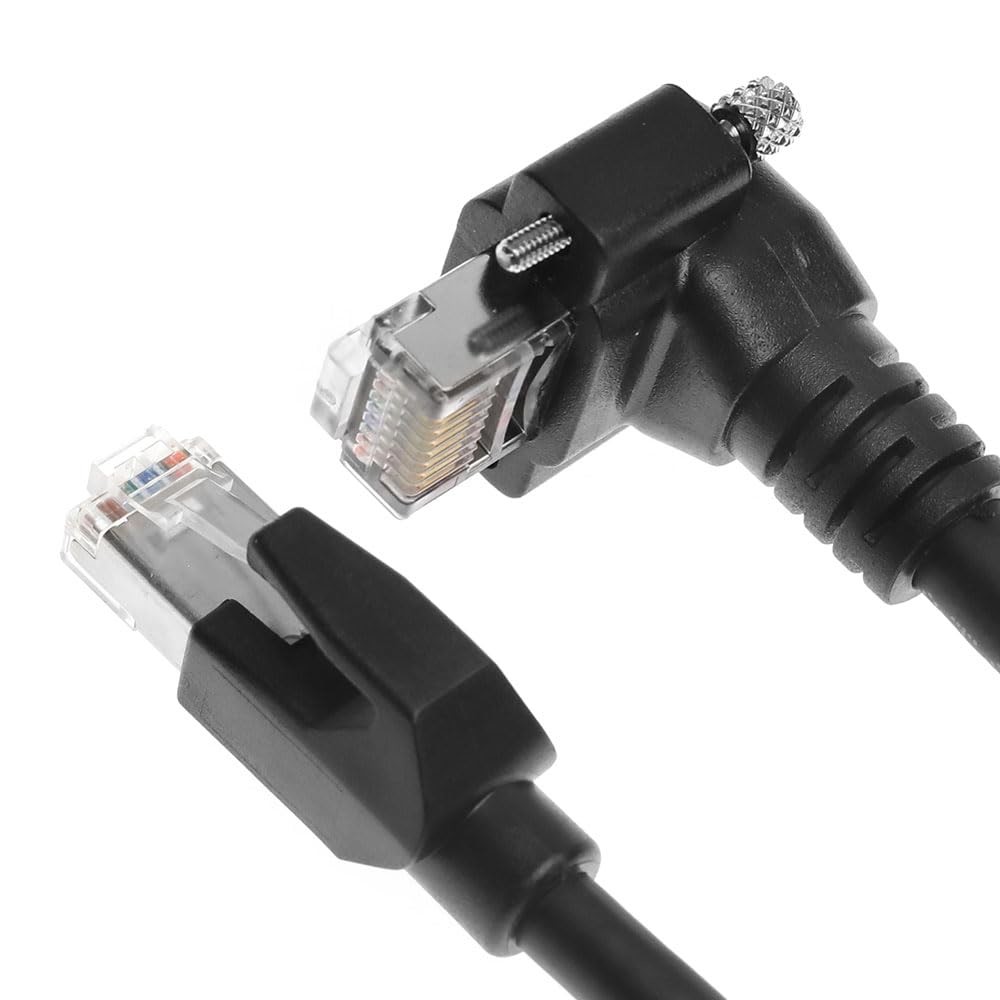

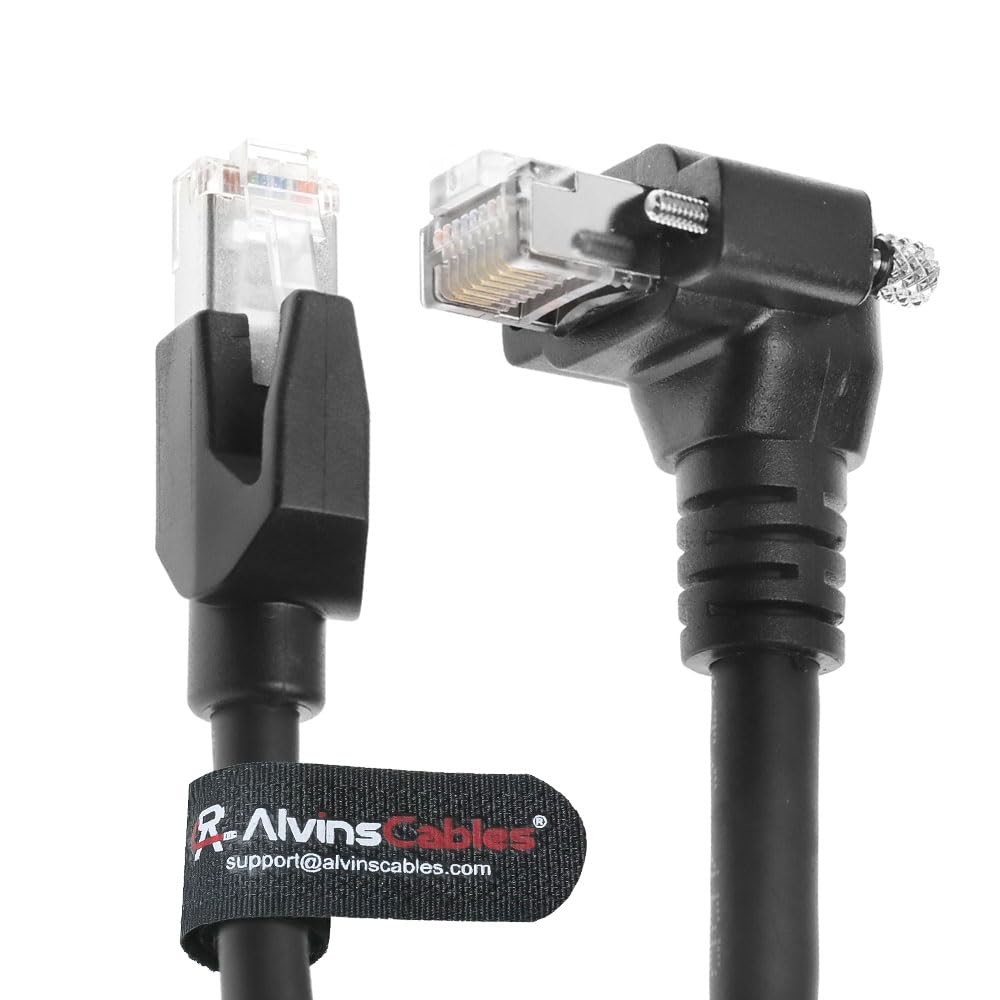

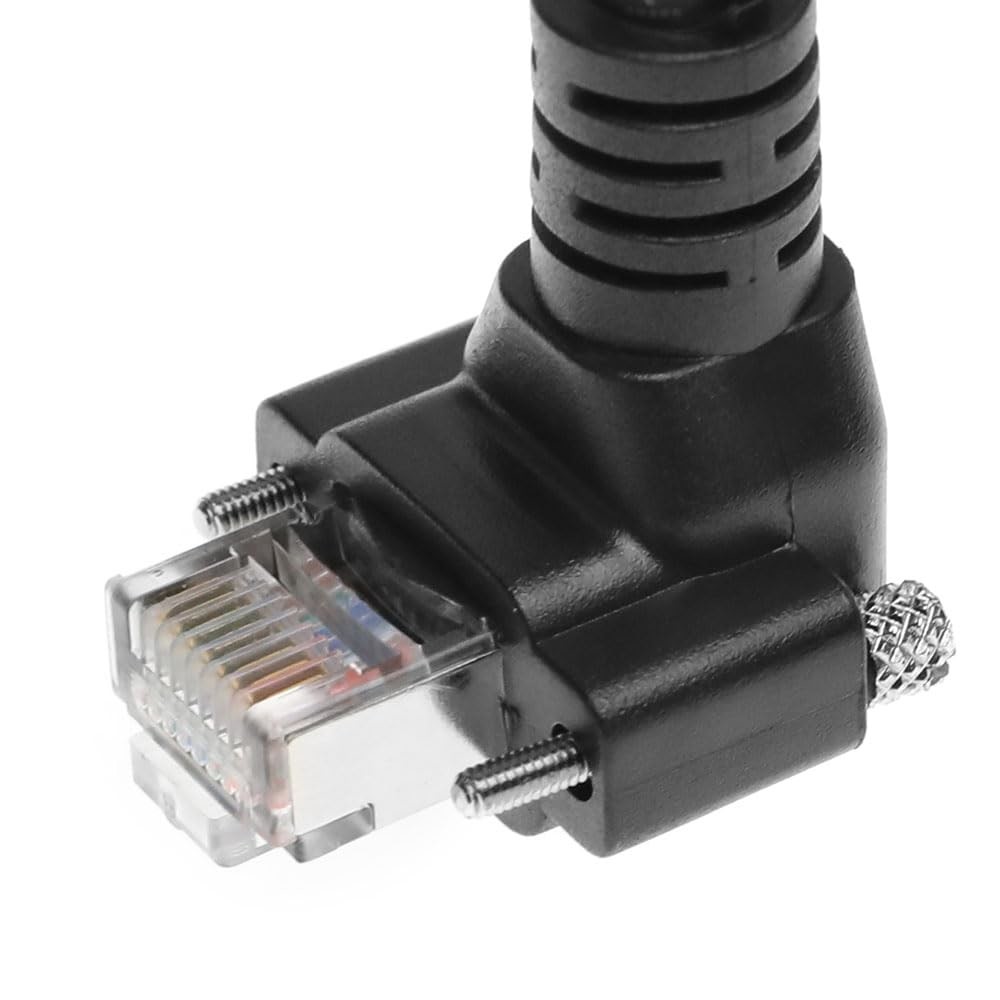

プラグA：ダウンアングルスクリューロックRJ45オス（90°下向き）
防振サムスクリューは、モーションシステムで接続を固定します。
省スペースプロファイルは、狭いラック/サーバーでの曲げストレスを防ぎます。
プラグB：ストレートRJ45オス（標準方向）。
性能と互換性:
10 Gbps速度：CAT6A規格に準拠（500 MHz帯域幅）。
PoE++サポート：電源供給カメラ/PLC向けに最大90W（802.3bt）を供給。
マシンビジョン互換性:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
構成:
長さ：3m（9.84フィート）標準。
カスタマイズ：リクエストに応じて利用可能（事前注文にお問い合わせください）。
技術検証:
✓ シールドの優位性：
SF/UTP構造は、UTPケーブルよりも優れています:
ノイズ除去（CCDイメージングに不可欠）
10Gbpsでの信号完全性
PLCキャビネットでの接地安定性
✓ ダウンアングルの利点：
下向きコネクタは、以下でのルーティングを最適化します:
ロボットアームジョイント（引っ掛かりポイントの回避）
サーバーラック（垂直ケーブル管理）
AGVドッキングステーション（低クリアランスエリア）
✓ 産業認証のアライメント:
IEC 61156-5:2020 Class EA (500MHz)
TIA CAT6Aクロストーク制限を超えています
設計のハイライト:
特徴 産業上の利点
SF/UTPシールド サーボモーター/VFDからのEMIを排除
IP67定格 ウォッシュダウン/屋外環境に耐える
-25℃～85℃範囲 鋳造所/冷凍倉庫で安定
高屈曲絶縁 標準PVCと比較して10倍の長寿命
⚠ プロのヒント：PoE++展開（例：AGV充電ドック）の場合、3mの距離での電圧降下を防ぐために、90W以上のPSEスイッチを使用してください。
