Alvin's Industrial CAT6A GigE Vision ケーブル、ダウンアングルスクリューロック付き
コア仕様:
工業グレードのシールドと耐久性:
二重層SF/UTPシールド：アルミ箔+編組メッシュにより、高干渉環境（例：ロボットセル、PLCキャビネット）での優れたEMI/RFI保護を実現。ノイズ除去と信号完全性においてUTP性能を上回ります。
IP67定格：化学物質、油、火炎に耐性があります。動作範囲：-25℃～85℃（冷凍倉庫や鋳造所に最適）。
ドラッグチェーン高屈曲設計：100万回以上の曲げサイクルに耐えます。高屈曲絶縁により、標準PVCと比較して10倍の耐用年数を実現。
コネクタ技術:

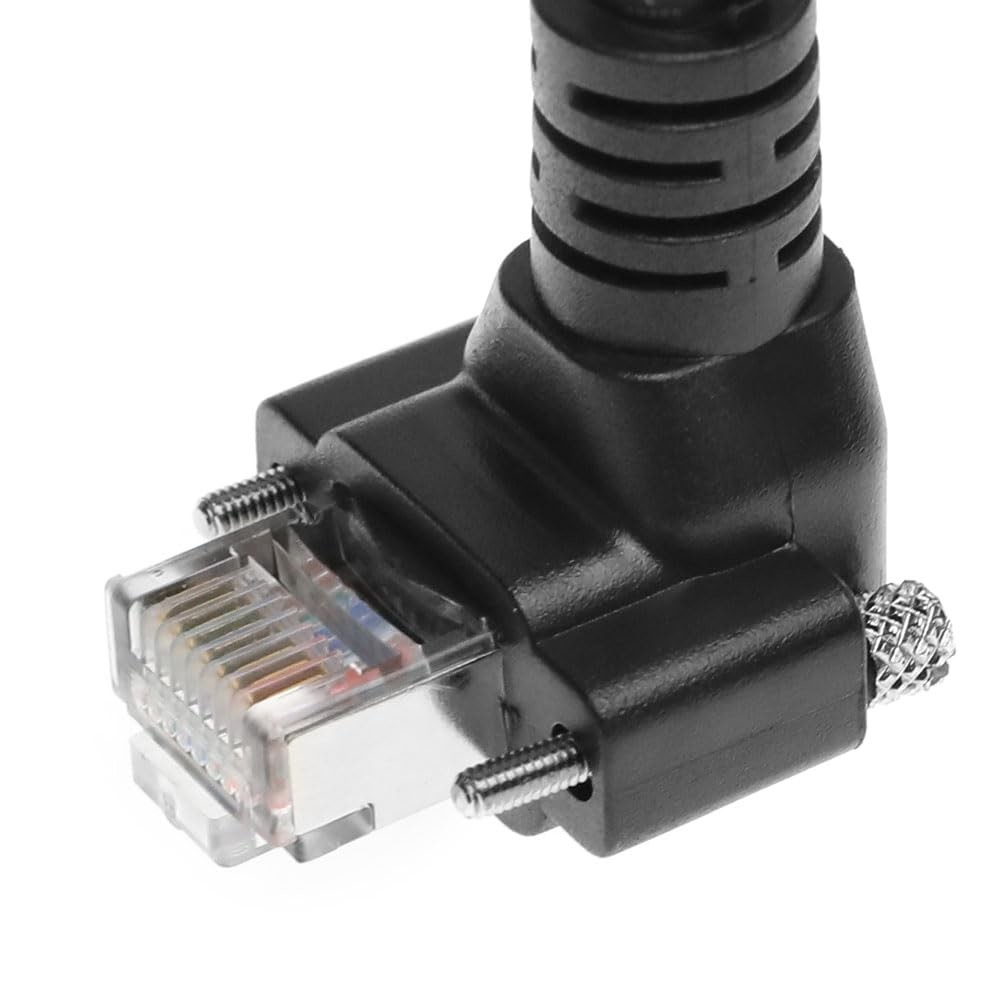

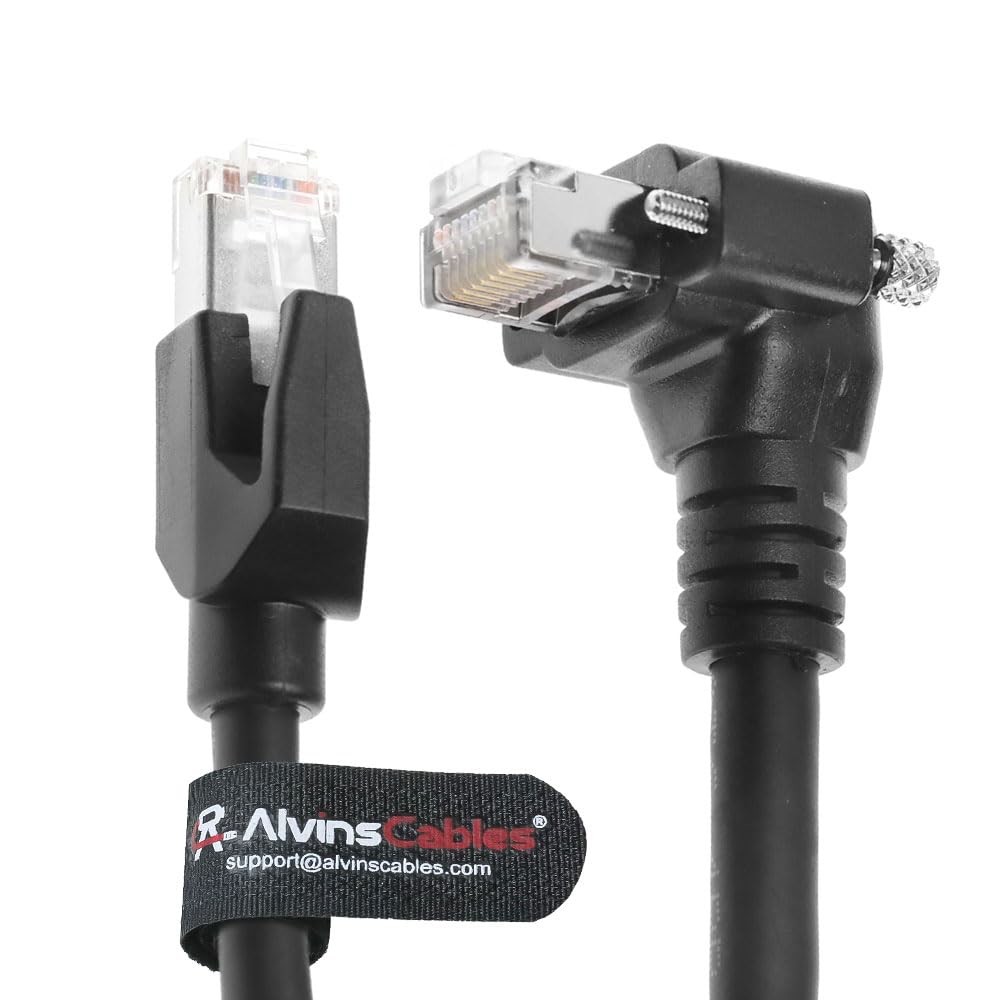

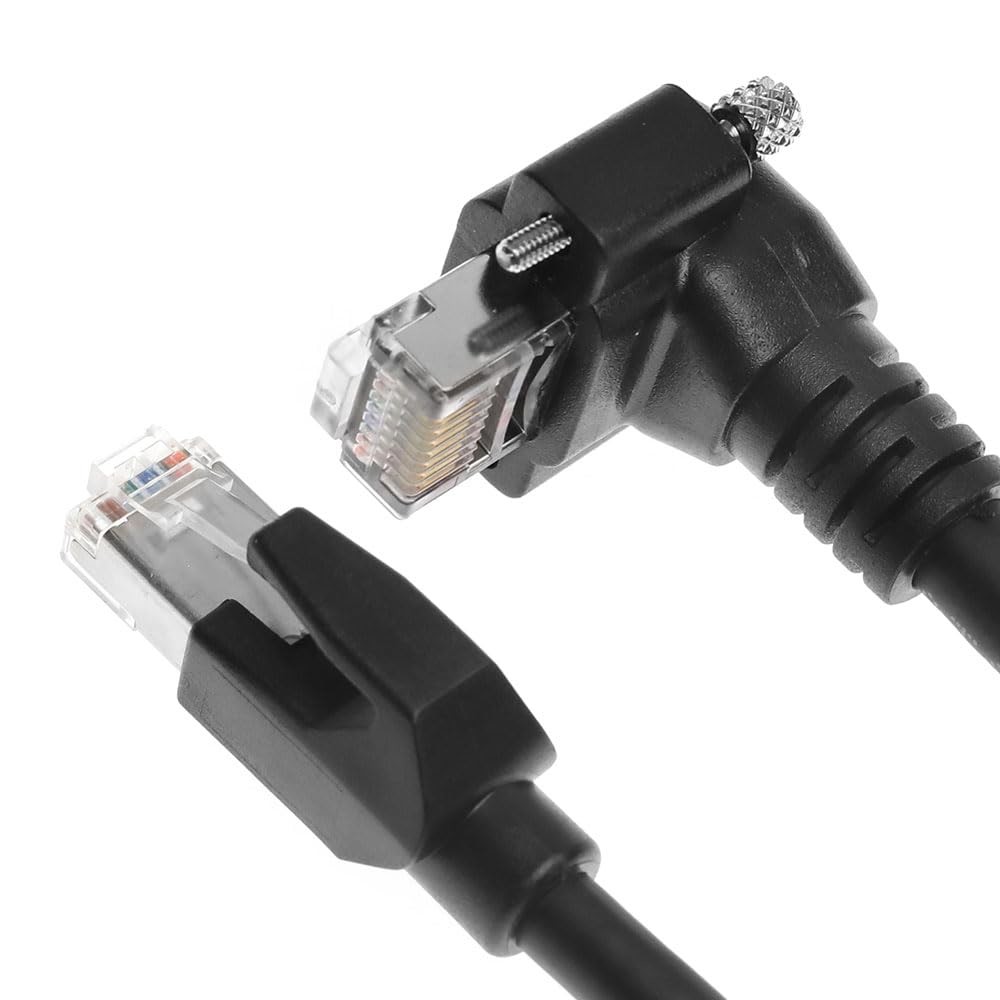

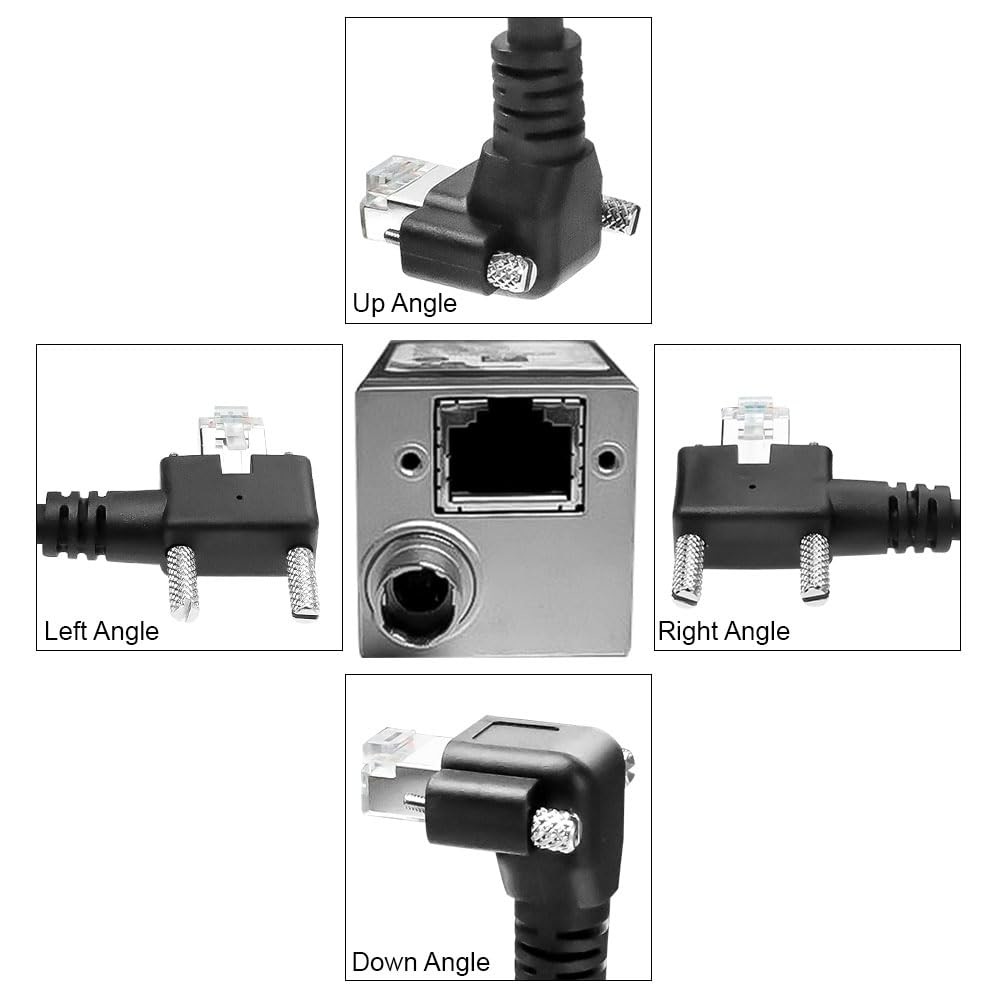

プラグA：ダウンアングルスクリューロックRJ45オス（90°下向き）
防振サムスクリューにより、高モーションシステム（例：AGV、産業用ロボット）での切断を防止。
省スペース設計により、狭いラック/サーバーでの曲げストレスを軽減。
プラグB：ストレートRJ45オス（標準方向）。金メッキ接点により、低遅延接続を保証。
性能と互換性:
10 Gbps速度：CAT6A規格（500 MHz帯域幅）に準拠し、高解像度画像データの伝送をサポート。
PoE++サポート：最大90W（IEEE 802.3bt）を電源供給カメラおよびPLCに供給。
マシンビジョン互換性:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision。
幅広い用途への適合性：CCDカメラ、データセンター、サーバー、および産業用ケーブル。
構成:

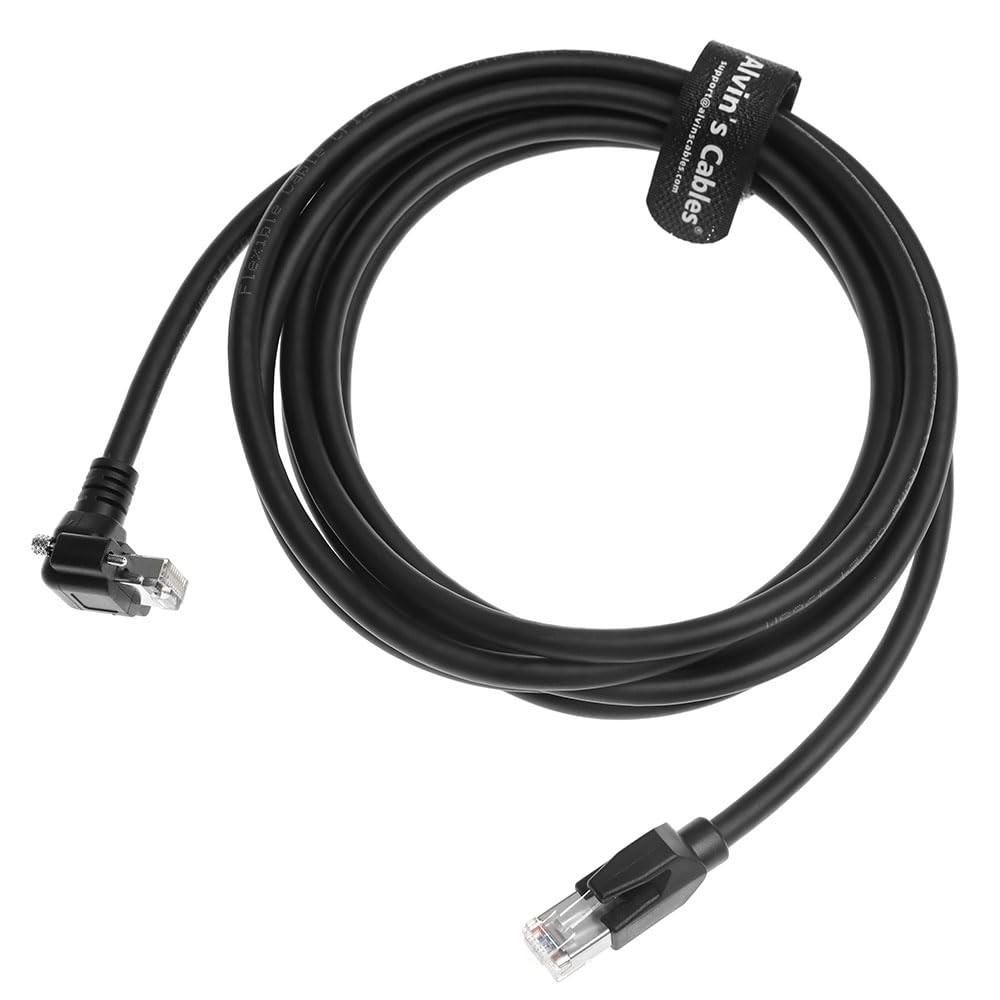

長さ：標準20m（65.6フィート）。
カスタマイズ：他の長さも利用可能（事前注文にお問い合わせください）。
技術検証
✅ シールドの優位性：
SF/UTP構造により、サーボモーター/VFDからのEMIを排除し、ビジョンシステムでの安定した10Gbps伝送に不可欠です。IEC 61156-5:2020（500MHz帯域幅）で検証済み。
✅ ダウンアングルコネクタの利点：
スクリューロック設計により、5G振動に耐性があり（ISO 10816-3準拠）、以下の場所での故障率を低減：
ロボットアーム（引っかかりを防止）
AGVドッキングステーション（低クリアランス最適化）
サーバーラック（垂直ケーブル管理）
✅ PoE++最適化：
熱画像カメラなどの高電力デバイス向けに802.3bt（90W）をサポート。20mの配線には、電圧降下を避けるために、90W以上のPSEスイッチを使用してください。
設計のハイライト
機能 産業上のメリット
SF/UTPシールド 産業用モーターおよびRFソースからのEMIを中和
IP67定格 洗浄、屋外暴露、化学物質の流出に耐える
-25℃～85℃の範囲 極端な環境（例：自動車試験、冷蔵保管）で信頼性
高屈曲絶縁 ドラッグチェーンアプリケーション（例：組立ライン）でのメンテナンスを削減
⚠ プロのヒント：AGVまたはロボットの展開には、EMI保護を最大化するために、シールド付きRJ45ポート（例：産業用スイッチ）と組み合わせて使用してください。
